E/K modell

Adatbázissémák vázolására

Megszorításokat is tartalmazhat, de műveleteket nem

• A tervek lesznek az egyed-kapcsolat-diagrammok
• később ezek átalakítása adatbázissémává

E/K modellek motivációja

• A tervezés fontos
• Jellemzően csak a tény adott, hogy kell egy adatbázis, részletek nélkül
• A főbb részek felvázolására hatékonyabb lehet egy ábra...

Egyedhalmazok

• Egyed
• Egyedhalmaz
  • OOP-s Osztályok-hoz hasonlít
• Attribútum
  • atomi értékűek

E/K diagramm

• Egyedhalmaz
  • Téglalap
• Attribútum
  • Megfelelő téglalaphoz kötött ovális
    • Krumpli 🥔

Kapcsolatok

• Kettő vagy több egyedhalmazt köt össze
• Rombusz, hozzá kötve a kapcsolathoz tartozó téglalapok

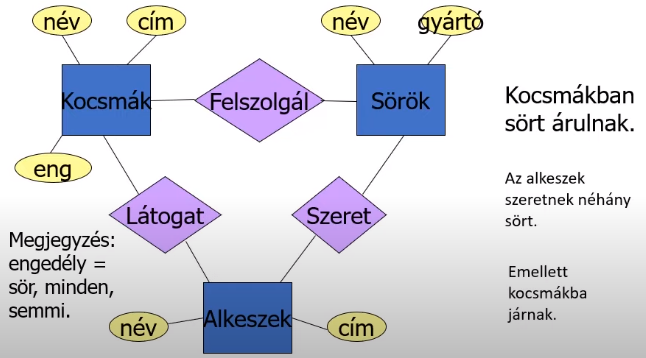

Kapcsolatok - Példa

Kapcsolat halmaz

• Egyedhalmaz "értéke" a hozzá tartozó egyedek halmaza
• Egy kapcsolat "értéke" a kapcsolat halmaz
  • Sorok egy halmaza
    • Minden eleme egy kapcsolatbeli egyedhalmazból való

Többirányú kapcsolatok

• Esetenként több egyedhalmazt kell összekötni

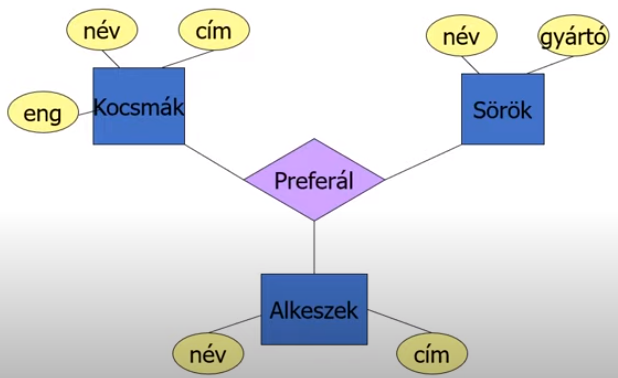

Hármas kapcsolat - Példa

Több a többhöz kapcsolat (sok-sok)

• Elsősorban bináris kapcsolatok
• Ekkor mind a két résztvevő egyedhalmaz egyedei több másik egyedhez kapcsolódnak

Egy a többhöz (sok-egy)

• Minden egyede az első egyedhalmaznak legfeljebb egy egyedhez kapcsolódhat a másik halmazból
• A másik halmaz entitásai nulla, egy vagy több entitáshoz is kapcsolódhat

Egy az egyhez (egy-egy)

• Minden entitás legfeljebb egy másikhoz kapcsolódhat a másik halmazból

Kapcsolatok számossága

• sok-egy kapcsolat "egy oldalán" nyíl
• egy-egy kapcsolat mindkét végén nyíl
• pontosan egy esetén lekerekített nyíl
  • Mindenképp lesz párja

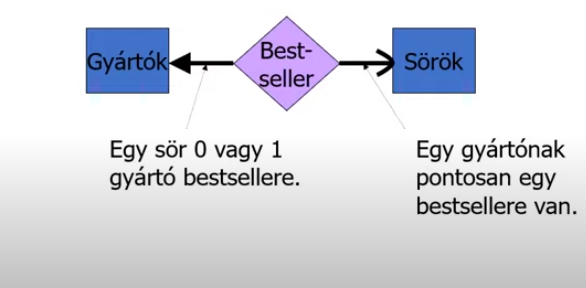

Kapcsolat számossága - Példa

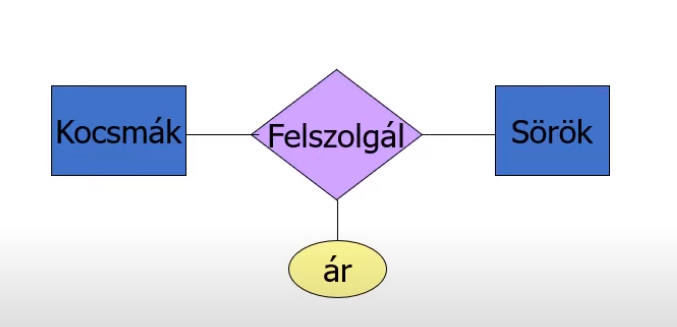

Kapcsolatok attribútumai

• Néha érdemes attribútumhoz illeszteni
• Nagyjából a halmazban lévő kapcsolat sorainak tulajdonsága

ugye a Felszolgál(Kocsma, Sör, Ár)

Kocsma	Sör	Ár
Joe bárja	Bud	2.3
Joe bárja	Miller	3.1
Sue bárja	Bud	2.4
Sue bárja	Pete' Ale	3.2
Sue bárja	Bud Lite	2.1

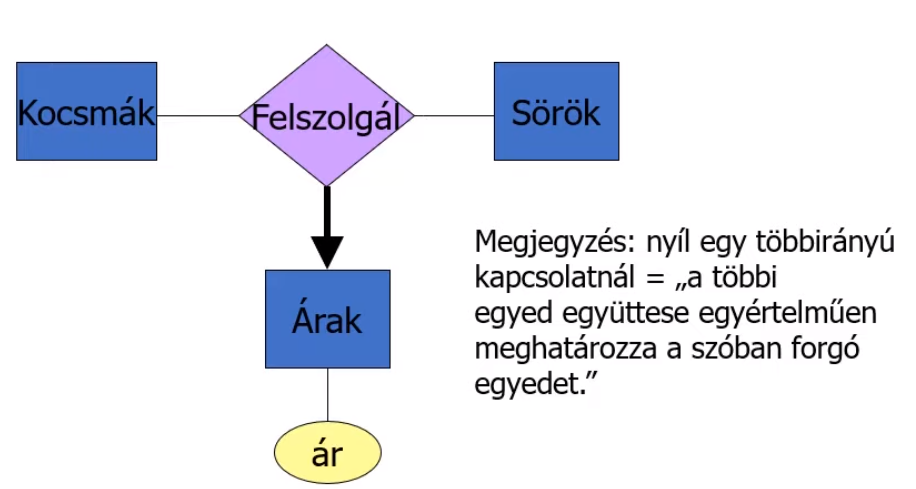

• Vegyünk fel egy egyedhalmazt, ami a kérdéses attribútum értékei reprezentálja
• Az új adathalmazt pedig adjuk hozzá

• Előfordulhat, hogy egy egyedhalmaz többször is megjelenik egy kapcsolatban
  • Ekkor az éleket címkézzük

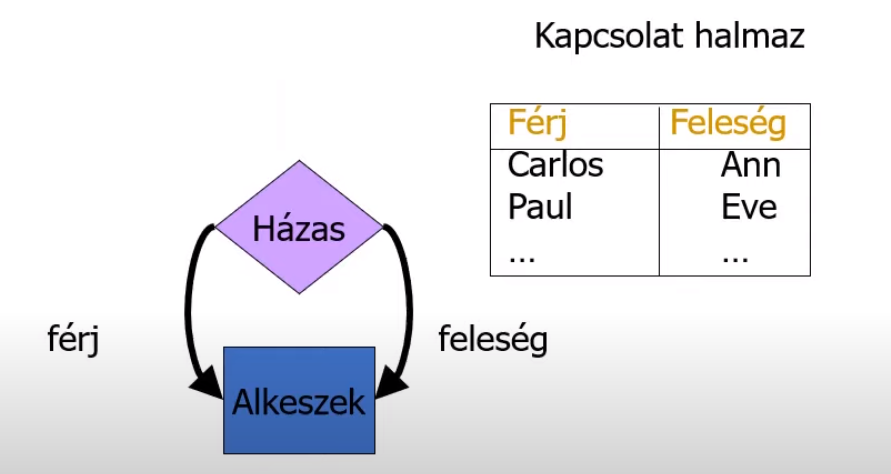

    • A címkéket szerepeknek hívjuk itt

Alosztályok

• Alosztály = speciális eset = kevesebb egyed = több tulajdonság (attribútum/kapcsolat)
• Feltesszük, hogy az alosztályok rendszere fát alkot
  • Többszörös öröklés nincs, (OEP vibes)
• Az aloszály kapcsolatot "az-egy" háromszögek jelölik
  • Ősosztály fele mutat a háromszög felső csúcsa

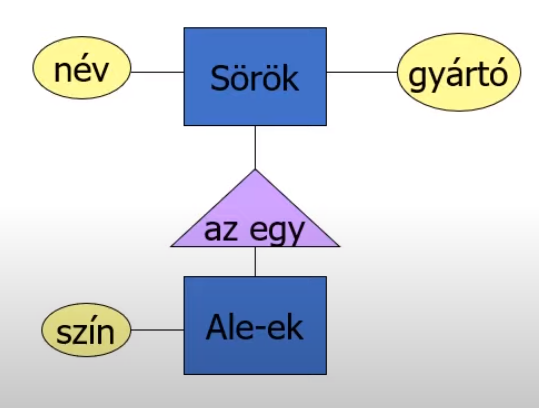

Alosztályok - Példa

E/K vs OO

• OO paragidmában minden objektum pontosan egy osztálynak lehet eleme
  • Az alosztályok az ősosztályból örökölnek
• E/K egyedeknek minden alosztálynak vannak reprezentánsai, amikhez hozzátartoznak
  • Szabály: ha az \(e\) egyed szerepel egy alosztályban, akkor \(e\) szerepel az ősosztály(ok)ban is

Kulcsok

• Kulcs az atribútumoknak egy olyan halmaza, melyekre nem létezhet két olyan egyed, amelyek a kulcsatribútumok mindegyikén azonos értéket vennének fel.
  • Pár helyen előfordulhat egyezés, de nem mindenhol(!)
• Minden egyedhalmazhoz meg kell adnunk egy kulcsot
• Jelölni továbbra is aláhúzással lehet
• Egy öröklődési hierarhiában csak a gyökér egyedhalmaznak lehet kulcsa, ez lesz a hierarhiában szereplő többi alosztálynak is a kulcsa
  • Illetve csak egy kulcs adható meg egy modellben
    • Egyszerűen azért, mert állhat több attribútumból is a kulcs, nem tudnánk hol elválasztani
    • Ez persze azt is jelenti, hogy a kulcs most is állhat több attribútumból

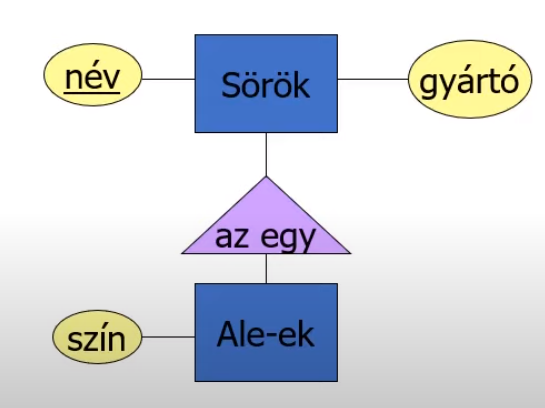

Kulcs - Példa

Gyenge egyedhalmazok

• Jelölés: dupla téglalap
• Esetenként egy-egy egyedhalmaz elemeinek egyedi meghatározásához további információra van szükség
• Egy \(E\) egyedhalmaz akkor számít gyengének, ha \(E\) elemeinek azonosításához egy vagy több, \(E\)-ből induló sok-egy kapcsolat kapcsolódó egyedek kulcsértékére is szükség van
• A gyenge egyedhalmazt támogató sok-egy kapcsolatot dupla rombusz jelzi

Gyenge egyedhalmaz - Szabályok

• Egy gyenge egyedhalmaznak akár több sok-egy kapcsolata lehet más támogatóhoz (egyedkapcsolathoz)
• Nem kell az összes sok-egy kapcsolatnak támogatónak lennie
• Támogatók kerek nyílban végződnek
  • Tehát a a gyenge egyedkapcsolat a sok oldal, és a támogató az egy oldal
  • Egy támogató egyed azonosít egy(vagy több) gyenge egyedet
• Kulcsa a saját aláhúzott és a támogató egyedhalmaz(ok) aláhúzott attribútumaiból áll
  • Ugye beszéltük, ahhoz, hogy a gyenge egyedet azonosítsuk, kell a támogatás, annak meg megvan rá a saját kulcsa az azonosításra

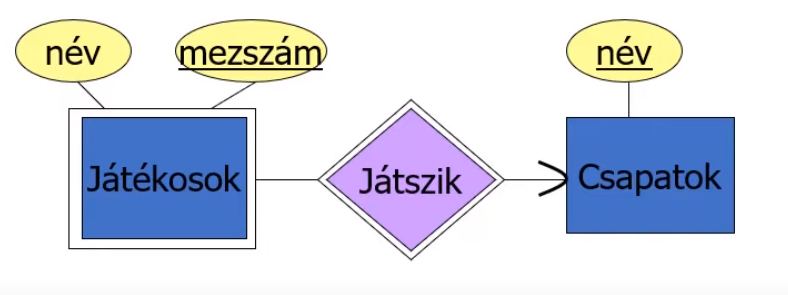

Gyenge- egyedhalmaz - Példa

Itt minden játékoshoz tartoznia kell egy csapatnak
